自由舰车载CD碟机改装U盘听歌

采花好男人

! S" Q. C6 z1 }  L& t
: j7 D0 ]+ J: `/ G# n; C
7 T  |. ], H9 i$ ~3 o9 T  Y+ s
JJ蝶机无音频输入,用调频(FM)播放MP3机子的音乐,音质太差,只好自己动手改了.
) H1 t+ `7 y, B& T7 C工具:电烙铁万用表手电钻热熔胶等
不啰嗦了,上图吧!



* H. ?& _1 t% l, x5 j( B+ D吉利定制的"京华"机头,还不错的.


1 F6 X' ^' N8 M; ?
; i, }1 v" R" I  k* I& B拆机步骤不多说了,省点时间.先把CD机芯总成拆下,注意别把连接主板的排线扯坏了.
- G6 I. |& h2 ^! A
: F$ q( E( I) G8 z
+ g$ I! U' |: l- w! F
3 d8 l. @) X% I主板是双面板,做工相当精致呵!赞一个!
& h+ S3 Q) w  I' k+ [: V


4 ]: i* _9 G7 x! l9 l) R+ l: B
音效IC是常用的PT2313,这里要利用收音机输入端子了,收音机的输入信号经考证是从11、15脚进入的。
6 _' R% `  E' x( {( P3 v3 u

+ B" o; c8 O6 j9 S+ Q  x/ U, n" I
/ b3 q0 p; M1 R% E. NLCH、RCH为收音机的前置输出，通过C201、202进入PT2313的11、14端子。
1 [$ J( a8 h1 M: h$ B  W

, m* |) w, D" ]
- @' y1 d% Y' ?: H# p有点麻烦，C201、202要第二代拆下来啦。会改的舰友应该明白怎么回事吧？
/ O* r/ X0 F# X
5 [! u! s7 r& s9 d
+ c. e/ e2 F' ^

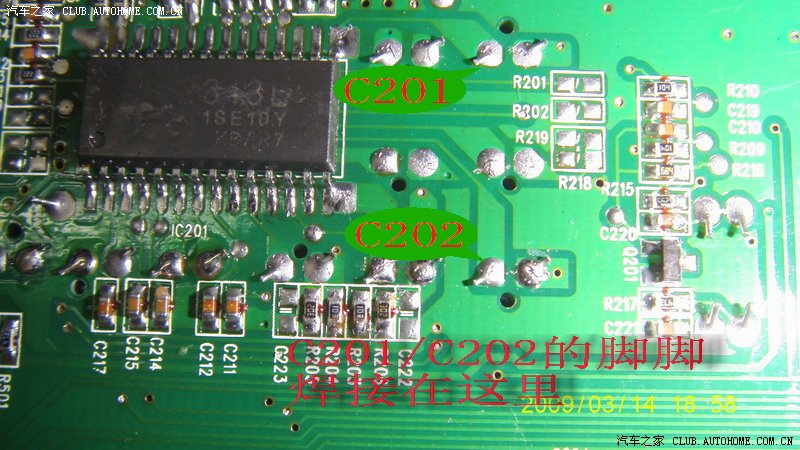

" e: H7 d6 q9 c. ~- g5 i! ]2个耦合电容的焊接脚在此。改装的线路就是这样啦。



( Z/ r# A8 g. j+ U/ J5 E4 w介绍一下要用的音频线和音频插座吧，都是旧电脑上拆的，音频线要剪成一样长的两根备用。
( ^7 ?; D8 k5 N3 [. i# z4 C, \


# i  ]; L7 m7 h; h先把其中一根音频线上锡，焊接到耦合电容的负极。


  j/ u, f) e$ {+ }- Y
把两个耦合电容的正极焊回到板上，把另一根音频线焊到耦合电容空出的焊点上，接地线就近焊好。注意辨别线色。



7 x" m9 ]0 ]6 o3 M
5 b8 M$ i; c. s* [  E0 v用热熔胶固定好线头。
& J9 n) c& ~8 J
/ q6 i: T. x; P) R9 h5 n/ |

" u1 f) X$ g( o& _2 E- F4 z两根线都穿出去啦。其中连接MP3的那根要做记号。

) P! n, C- G+ B7 o

  S0 y" {: \$ E! a: M可以装机芯总成了。

9 }$ ~" f+ @. k. \; P# k1 t! ]  m
) A: O$ G6 e$ e% k
" Y1 E8 f" j5 ^& e: h0 ~' N机芯总成装回去了。

) t4 F1 J; }7 d# C  u8 }

) F0 d9 p! Y, t# ~# t! N这是拆下的前面的控制板。
5 q# p1 N$ c4 z# ?% X: u. ]0 l

8 V% S7 V) J3 B- A7 r; G- ?
拆下控制板了，在这里打孔是不错的选择，前面看起来比较美观。
( y- J. l( n8 B( C& T1 e; B


2 M1 O1 ]) K1 g% G8 U% C% \& D插座的尺寸很刚好，量过了。



8 Z9 V  k6 G) j) H  B. a$ d) H& r4 O
插座的引脚要辨别好，搞错了MP3插上没声音，白忙一场，要返工很麻烦。
4 z8 X8 Q; \' T* j+ u1 f* d


" F0 o9 @* _* j. w1 D6 o音频线与插座焊上了。

" A! E# z3 q0 L) L

麻花钻头！用这家伙打眼，小心一点，别钻歪了，那样面板就破相了，呵呵！

' L' {: C8 }  }* h$ B. ~" _5 q: M
7 N" O0 z) }, L( I" r
; B( d( \9 E! w; C! T5 I打好眼，装上了，那几个字很完整呵！赞自己一个：太有才了。快完成啦！
' ?9 w4 Z# j5 c( B- x+ k. k" n# [


8 d( Y9 B# w2 O% `+ d/ q. [/ G' {用热熔胶固定好插座。
0 }6 ^/ Y7 a$ T! j; k' n
9 o  B6 T3 C. X* W- q" ]9 s
1 C& L) Q+ Y- d" P" s
% T- m+ {  a0 h$ e( e+ f为这家伙搬个家。

/ o8 t! C1 V  a3 T

控制板装回去后的样子。

9 i3 M8 }+ o9 E" g+ f( K

成了。晚上当即下楼，把机头装回去，插上MP3，呵呵，一次性成功，声音真好呵！
原来买的调频发射器该扔了！！！

采花好男人

/ o% ^. x# Z$ l- y
看看我的这个能改吗？
